新三代行车显示器说明书
－ 可显示最多28项参数，除瞬时油耗外，其他参数可自由组合并自定义切换顺序
－ 支持行云流水以往的全部车型，包括canbus车型、07年后所有新车、富康8v、东方之子三菱系统、自由舰、日机北斗星等
－ 内置MiniUSB万用接口，可通过电脑USB口远程升级(需配接升级电缆)，方法简单，按升级软件提示操作即可
－ MiniUSB接口也可作为数据输出接口，连接电脑USB口(需配接升级电缆)或GPS(需配接GPS电缆)，或者作为键盘接口，外接按键
－ 数码管显示，亮度随环境光线自动调整
－
－ 内置车内温度计
－ 显示器内的车型程序和显示界面程序分别单独升级
－ 配套软件和配件：升级软件、GPS软件（WinCE）、PC显示软件、GPS电缆
－ 初次使用的车友请参考快速使用指南
－ 使用中，可用显示器背面的跳线开关，将MiniUSB万用接口配置成如下任意一种接口：
| 数据输出接口： | TTL232数据输出，可通过升级电缆(另配)接电脑USB口输出行车数据，用电脑显示、存储和处理行车数据，也可配接蓝牙、加速度计、罗盘、车外温度计、遥控按键等模块，也可配接12864大屏或即将推出的TFT液晶行车显示器，做多屏显示； | |
| GPS接口： | 可通过跳线开关配置，用一种GPS电缆(另配)即可接驳多种方案的GPS； | |
| 外接按键接口： | 显示器的两个按键均可通过此口配置成外接按键，有线或遥控均可； | |
【显示项目】
|
瞬时油耗
|
行驶：升/百公里
停车：升/小时 |
长按任意一键可以按位置选择显示项目，除本项外，另有27个显示位置，每个位置可以任意选择一个项目显示，如设置为“-”，后续所有位置都将被屏蔽。
|
|
水温
|
摄氏度
|
长按任意一键可以设定报警水温，报警后，水温自动跳出显示，红字闪烁。
|
|
转速
|
转/分
|
长按任意一键可以设定报警转速，报警后，转速自动跳出显示，红字闪烁。
|
|
点火提前角
|
度
|
部分车型无此项。
|
|
喷油脉宽
|
毫秒
|
长按任意一键可以设定预喷油时间，博世系统和西门子系统可先设为1.00，其他车设为0.00。部分车型此项可恒为零，遇此情况，请设定为发动机排量。
|
|
车速
|
公里/小时
|
长按任意一键可以设定报警车速，报警后，车速速自动跳出显示，红字闪烁。
|
|
总里程
|
公里
|
长按任意一键可以输入正确的总里程（自清零后算起）来校准显示器；
长按加减键可以清零。
|
|
总耗油量
|
升
|
长按任意一键可以输入正确的总耗油量（自清零后算起）来校准显示器；
长按加减键可以清零。
|
|
总平均油耗
|
升/百公里
|
长按任意一键，出现红色小数点后，再长按加减键，可以恢复出厂（总里程和总耗油量恢复出厂校准值，预喷油时间恢复为1.00，通讯参数恢复为255）。
|
|
转速
|
转/分
|
长按任意一键可以设定报警转速，报警后，转速自动跳出显示，红字闪烁。
|
|
时钟
|
小时.分钟
|
长按任意一键可设定时钟，时间格式为24小时制。
|
|
电压
|
伏特
|
长按任意一键可设定自测电压或者ECU输出的电压（部分车型无ECU电压数据）。
|
|
进气压力
|
千帕
|
部分车型无此项。
|
|
车内温度
|
摄氏度
|
-
|
|
油箱油量
|
升
|
长按任意一键可输入当前油箱油量，部分车型有ECU输出的油量，此时该项目调整无效。
|
|
续航里程
|
公里
|
长按任意一键可输入油箱容积。
|
|
保养里程
|
公里
|
长按任意一键可输入距离下次保养的公里数。
|
|
故障码
|
-
|
自动切换显示两个故障码，长按加减键可以清除故障码。
|
|
通讯参数
|
-
|
长按任意一键可输入通讯参数，一般设为255。
|
|
进气温度
|
摄氏度
|
行驶后可以作为车外温度参考，部分车型无此项。
|
|
最近油耗和里程
|
升/百公里
|
自动切换显示最近油耗和计算区间，长按任意一键可改变计算区间（0-255公里）。
|
|
总平均车速
|
公里/小时
|
自动切换显示（包括或不包括停车的）总平均车速。
|
|
短程时间
|
小时.分钟
|
自动切换显示（包括或不包括停车的）发动机运转时间
|
|
短程平均车速
|
公里/小时
|
自动切换显示（包括或不包括停车的）短程平均车速。
|
|
短程最高车速
|
公里/小时
|
-
|
|
短程里程
|
公里
|
长按加减键可以清零。
|
|
短程耗油量
|
升
|
长按加减键可以清零。
|
|
短程平均油耗
|
升/百公里
|
-
|
|
短程燃油费用
|
元
|
长按任意一键可以输入每升燃油单价。
|
【非CAN总线车型安装方法】
－ 先把显示器插头上的正面4个插针以及反面3个插针对准插板上的小孔及插板边沿，如下图所示：
－ 再把插针距插板之间的距离调为2毫米，如上图所示

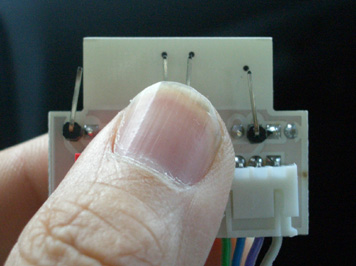

－ 然后用左手拇指触摸显示器插头最突出的插针，如下如所示，再用右手摸一下金属车体或点烟器外圈金属，以泄放静电
－ 最后，按下图所示，将显示器插头插入电喷系统测试插口，如松框或不易插入，请调整插针并再次泄放静电后再插入：
【其他说明】
－ 显示器后面带有一个多用miniUSB口，可设置如下：
 |
可以远程升级、接PC、接各种模块或者接远锋方案的GPS | ||
 |
可以外接按键 | ||
 |
可以接掌讯、爱培科、MTK、美赛达（Mstar的芯片）方案的GPS |
【校准说明】
－ 显示器校准的基本宗旨是输入正确的总里程和总耗油量(从清零后算起）
－ 初始校准方法（详细内容请参考二代快速使用指南里面的校准部分）：
